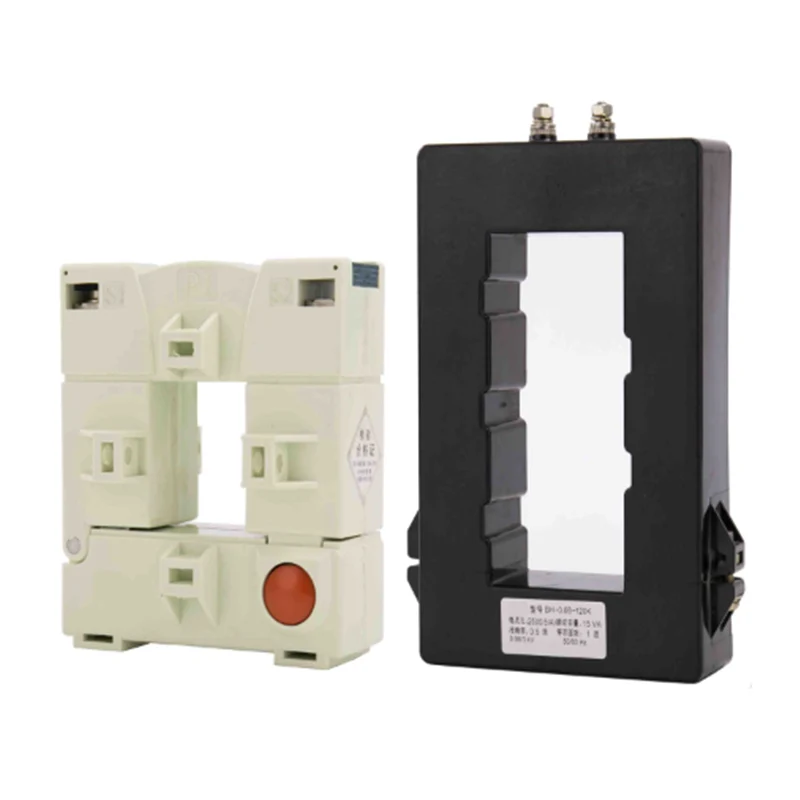

BH- 0.66 Series K Kasalukuyang mga Transformer

Ang BH- 0.66 Series K kasalukuyang mga transformer ay ang split-core na uri ng CT. Pangunahing ginagamit para sa mga application ng cable o bus-bar, at para sa kasalukuyang pagsukat at pagsubaybay. Ang disenyo ng split core ay nagbibigay -daan upang mabuksan, mai -install at sarado nang hindi idiskonekta ang circuit kung saan ito nakalakip. Tandaan: Mangyaring tandaan na ang bukas na circuited pangalawang paikot-ikot ay mahigpit na ipinagbabawal sa pag-install ng CT, upang maiwasan ang pinsala sa CT pati na rin ang mga personal na pinsala at aksidente.

Magpadala ng Inquiry

Paglalarawan ng Produkto

BH- 0.66 Series K kasalukuyang mga transformer bukas na uri ng kasalukuyang transpormer, at pangunahing ginagamit sa cable o bus bar sa pamamagitan ng, na ginamit bilang pagsukat at pagsubaybay sa kasalukuyang at nagtipon sa isang sitwasyon ng supply ng kuryente.

Tandaan: Ang pagpupulong ng kasalukuyang transpormer, ipinagbabawal nito ang dalawang bukas, upang maiwasan ang pinsala sa kasalukuyang transpormer at maiwasan ang kagamitan o aksidente sa personal na pinsala.

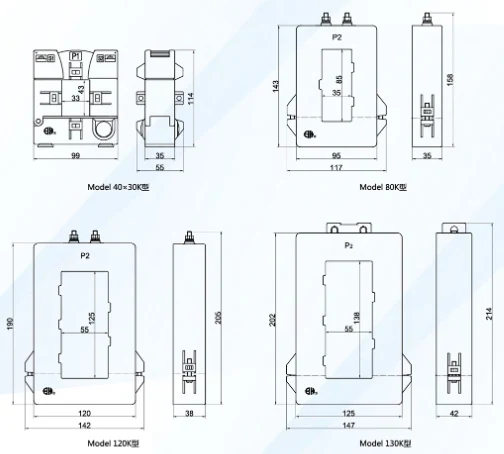

Mga pagtutukoy at sukat

Modelo	Dimensyon ng Balangkas (mm)						Dimensyon ng Window (mm)
Modelo	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

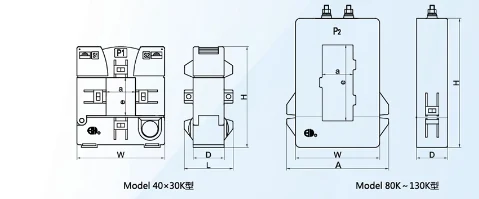

Diagram

Mga teknikal na parameter

Modelo		40x30k	80k	120k	130k
Klase ng kawastuhan		0.5 1	0.5 1 2	0.5 1	0.5 1
Pangunahing kasalukuyang/pangalawa Kasalukuyang (a)		(VA) Rated Burden (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Pagpili ng aperture

Seksyon (M㎡) Bilang ng pangunahing mga wire		16	25	35	50	70	95	120	150	185	240
1core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
