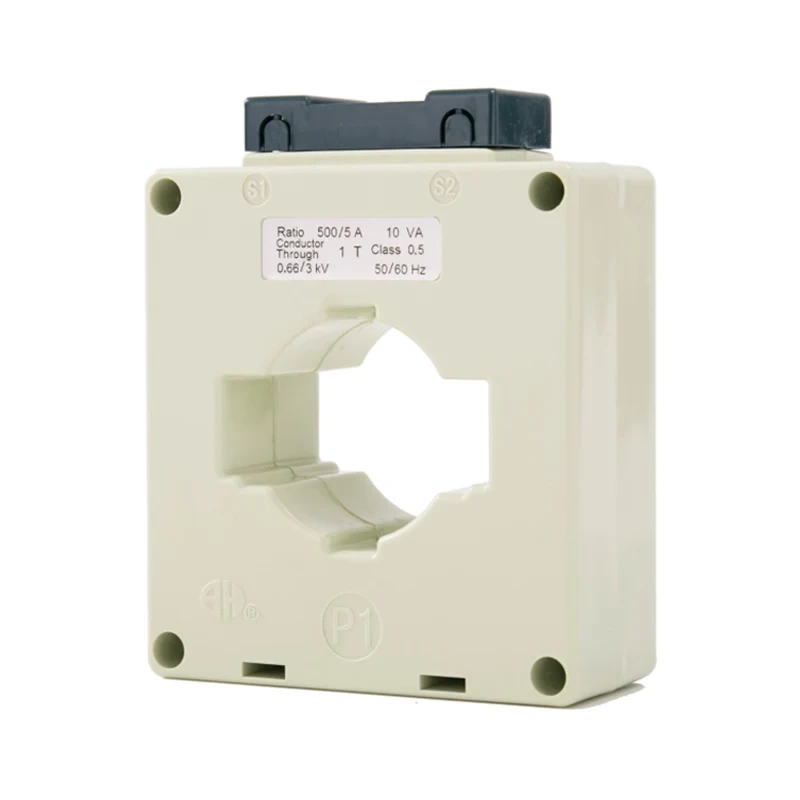

Ang BH-0.66 Series I Current Transformers ay mga instrumento ng katumpakan na idinisenyo para sa tumpak na pagsukat at pagsubaybay sa mga de-koryenteng alon sa iba't ibang mga pang-industriya na aplikasyon. Ang mga kasalukuyang transpormer ay itinayo na may mataas na kalidad na mga materyales at advanced na teknolohiya upang matiyak ang maaasahang pagganap at pangmatagalang tibay.
. Mataas na katumpakan: Ang BH-0.66 Series I Kasalukuyang mga transformer ay nag-aalok ng mataas na kawastuhan sa kasalukuyang pagsukat, na ginagawang angkop para sa mga kritikal na aplikasyon kung saan mahalaga ang katumpakan.
. Malawak na saklaw ng aplikasyon: Ang mga kasalukuyang transpormer na ito ay maaaring magamit sa isang malawak na hanay ng mga setting ng pang -industriya, kabilang ang pamamahagi ng kuryente, pamamahala ng enerhiya, at pagsubaybay sa kagamitan.
. Compact Design: Ang compact na disenyo ng BH-0.66 Series I Kasalukuyang mga transformer ay nagbibigay-daan para sa madaling pag-install sa masikip na mga puwang nang hindi nakompromiso ang pagganap.
. Malakas na Konstruksyon: Itinayo upang makatiis ng malupit na mga kondisyon ng pagpapatakbo, ang mga kasalukuyang transpormer ay matibay at maaasahan kahit na sa mga mapaghamong kapaligiran.
. Madaling Pagsasama: Ang BH-0.66 Series I Kasalukuyang mga Transformer ay idinisenyo para sa madaling pagsasama sa umiiral na mga sistemang elektrikal, na ginagawang perpekto para sa pag-retrofitting o pag-upgrade ng mga proyekto.
Ang hugis -parihaba na hugis na may stepped window upang magkasya sa bus bar pati na rin ang solong o multicable.main application ay pagsukat at instrumento, napuno ng epoxy resin sa loob ng casing.full, kumpletong saklaw ng ratio na may anim na laki para sa higit pang mga pagpipilian sa aplikasyon.with ang pinahusay na tampok na pasanin, 30x30israted purden ay maaaring maabot ang 5 hanggang 10va kasama ang pangunahing kasalukuyang mas mababang FHAN 100A, kapag ang mga liko ng cable na dumadaan sa core ay 2 hanggang 3.
|
Modelo |

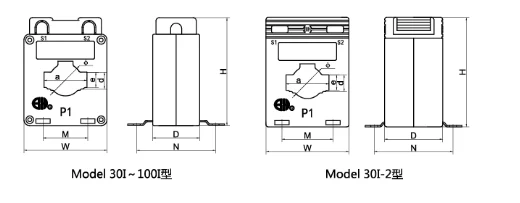

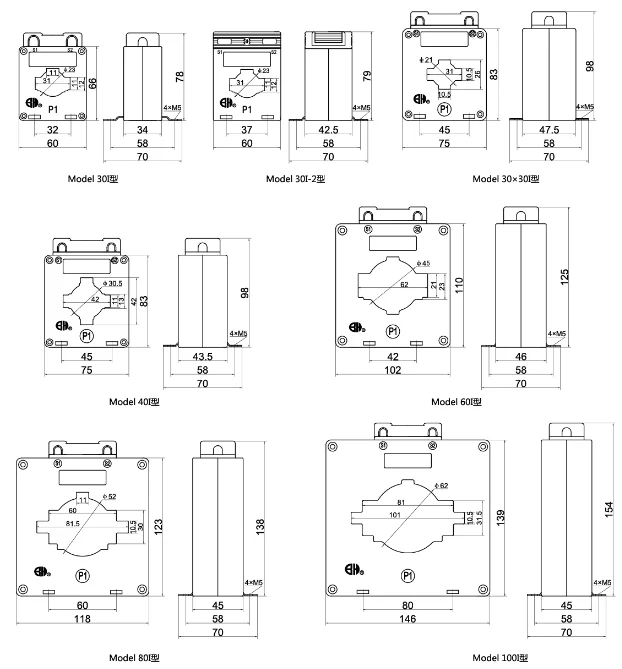

Dimensyon ng Balangkas (mm) | Dimensyon ng Window (mm) | Dimensyon ng Pag -install (mm) | Paraan ng Pag -install | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Modelo | 30i | 30x30i | 40i | 60i | 80i | 100i | 30I-2 | |
| Diameter ng cable | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| MAX BUSHAR SIZE/QTY | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Klase ng kawastuhan | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2S 0.5 1 | |
| Pangunahing kasalukuyang/pangalawa Kasalukuyang (a) |
Rated Burden (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
