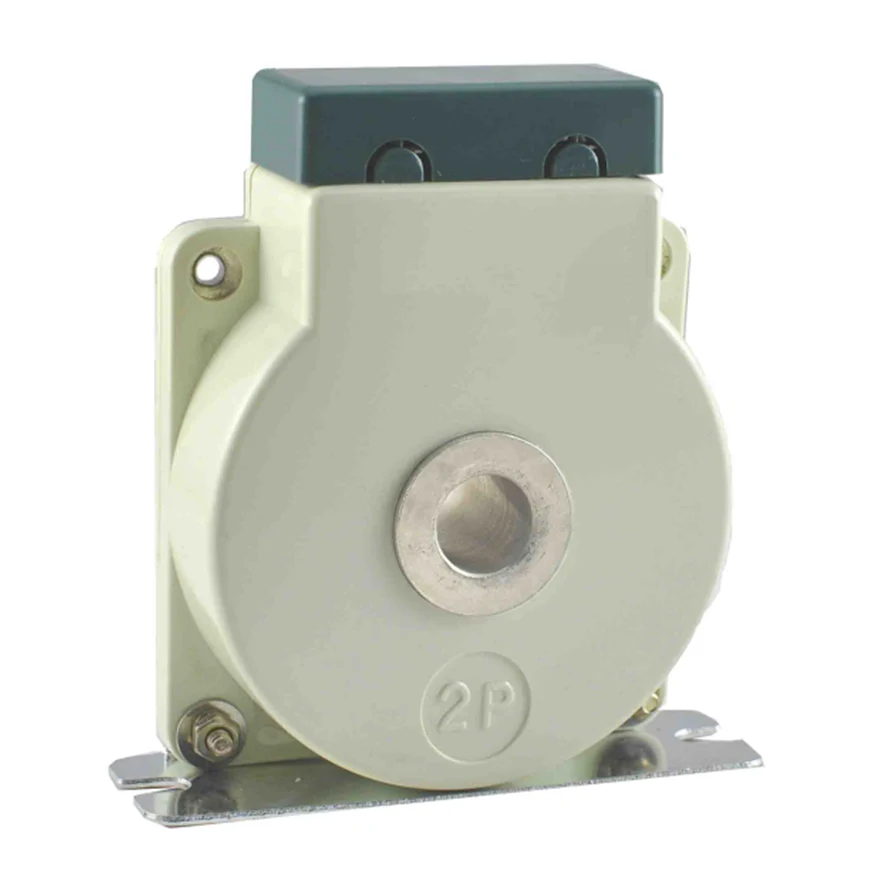

Ang BH-0.66 Series IV kasalukuyang mga transformer ay idinisenyo upang magbigay ng tumpak at maaasahang kasalukuyang pagsukat sa iba't ibang mga sistemang elektrikal. Ang mga transformer na ito ay mainam para magamit sa pamamahala ng enerhiya, pagsubaybay sa kuryente, at mga aplikasyon ng proteksyon.
. Mataas na katumpakan: Tinitiyak ang tumpak na kasalukuyang pagsukat para sa epektibong pagsubaybay at kontrol.
. Compact Design: Pag-save ng Space at madaling i-install sa iba't ibang mga de-koryenteng panel.
. Malakas na Konstruksyon: Itinayo upang mapaglabanan ang malupit na mga kondisyon sa kapaligiran, tinitiyak ang pangmatagalang pagiging maaasahan.
. Malawak na kasalukuyang saklaw: Angkop para sa isang malawak na hanay ng mga kasalukuyang antas, na ginagawa silang maraming nalalaman para sa iba't ibang mga aplikasyon.
. Pagsunod: Nakakatagpo ng mga pamantayang pang -internasyonal para sa kaligtasan at pagganap.
• Mga Sistema sa Pamamahala ng Enerhiya
• Mga network ng pamamahagi ng kuryente
• Pang -industriya na automation
• Mga nababagong sistema ng enerhiya
Mga pagtutukoy sa teknikal:
• Na -rate na boltahe: 0.66 kv
• Kadalasan: 50/60 Hz
• Klase ng katumpakan: 0.5, 1.0
• Antas ng pagkakabukod: 3 kv
• temperatura ng pagpapatakbo: -25 ° C hanggang +70 ° C.
Tubular window.designed para sa karaniwang pagkagambala cabinet.mainly na ginagamit para sa instrumento at pagsukat ng pagsukat.Bus bar ay maaaring maiugnay at mai-secure na may worm na worm sa pamamagitan ng tubular window, kapag sinusukat ang malaking kasalukuyang.Space-save maliit na sixes na may mga tampok na multi-functional.

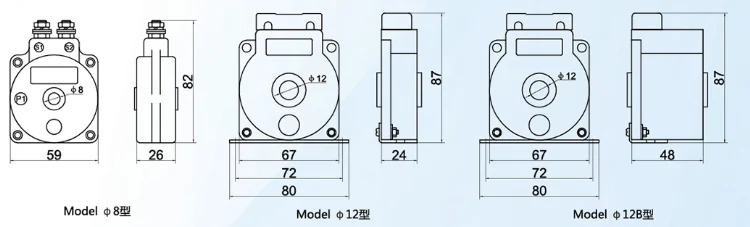

| Modelo | Dimensyon ng Balangkas (mm) | Dimensyon ng Window (mm) | Instalatonal Dimersion (mm) | Paraan ng Pag -install | ||
| W | H | D | Φ | M | ||
| Φ8 | 59 | 82 | 26 | 8 | I | |
| Φ12 | 67 | 87 | 24 | 12 | 72 | H i |
| φ12b | 67 | 87 | 48 | 12 | 72 | H i |
| Modelo | Φ8 | Φ12 | φ12b | |
| Klase ng kawastuhan | 0.5 1 | 0.5 1 | 0.2 0.5 1 | |
| Pangunahing kasalukuyang/pangalawa Kasalukuyang (a) |
Rated Burden (VA) | |||
| 50 | 1 | 0.5 | 2.5 | |
| 60 | 1 | 2.5 | ||
| 75 | 2.5 | 2.5 | ||
| 100 | 0.5 | 2.5 | 2.5 5 | |
| 150 | 0.5 | 2.5 | 5 7.5 | |
| 200 | 1 | 5 | 10 | |
| 250 | 1 | 5 | 10 | |
| 300 | 5 10 | 5 10 | ||
| 400 | 5 10 | 5 10 | ||
